Entrega final; Edificio hibrido en gran vía

Meto aparte las laminas de secciones, que no se ven muy bien en la presentación. para ver mejor los detalles

Láminas plantas

Retoque plantas

Planta Baja con texturas

Retoque plantas

Re-alzando

Correción del alzado a la Calle Tudescos; tramando las fachadas de los conjuntos de oficinas y viviendas a través de las pasarelas de exposición del espacio central mediante un despiece diferente; en bandejas, que son las que aportan la horizontalidad al conjunto

El despiece pierde la linea del conjunto principal, mostrando de esta manera la importancia del espacio central del conjunto;

Corrección 1ª Entrega. Biblioteca Digital

Imagen general + plantas

Alzado

Secciones

Detalles constructivos

En esta corrección he mejorado las plantas, asi como los detalles de las secciones y el despiece del alzado general, pero donde más he intervenido ha sido en el proceso construcitvo del edificio. Desarrollando un trabajo para la asignatura de "Construcción Industrializada", me di cuenta de que el mejor metodo para levantar mi proyecto era el de sistemas de paneles prefabricados, y pude realizar la sección constructiva con mayor veracidad, especificando los detalles técnicos de la misma; asegurandome, en este caso, que la estructura planteada para este proyecto es posible

Alzados

  Manteniendo la idea de que el conjunto se abre en la zona central, he configurado las fachadas en función de su uso; mientras que el alzado a la Gran Vía es un conjunto bastante hermético y cerrado, el resto de la fachada se abre mediante pasarelas creadas por los quiebros de la planta, en dichas fachadas se observa el interior, mientas que en la zona de oficinas no se muestra casi nada

La fachada de la Gran Vía esta modulada mediante lineas horizontales,(potenciando el recorrido visual hacia el interior de la parcela) con un despiece referenciado al conjunto de UDIMA; los huecos son persistentes en la esquina, mientras que en el resto del alzado van alternando sus dimensiones

Primeras soluciones de plantas

Plantas 1/250

Revisión previa a las plantas

    Resolviendo las plantas y revisando el programa, he tenido que reestructurar de nuevo la volumetría del edificio con nuevas alturas, plantas y reparto de espacios en el mismo. El reparto de las funciones es muy similar, pero a la hora de repartir los metros cuadrados destinados a cada uno de los usos, he tenido que ceder ciertos espacios para poder conseguir el área demandada para cada uno  Programa del edificio

La idea del proyecto persiste, potenciar la imagen de Cemex mediante un espacio de divulgación y representación de la empresa abierto al público situado en el centro de la parcela y hacia el cual el resto del edificio se abre, obteniendo un espacio que sirve de foco para el resto de la Gran Vía

En dicho espacio se pueden realizar muchísimas actividades relacionadas con otras fiestas organizadas en la misma Gran Vía o aprovechando ciertas ferias en Madrid. La noche en Blanco, o el día del libro, así como la noche del teatro o el 2 de mayo pueden ser el marco perfecto para mostrar ciertos aspectos de la empresa a un público más general

En una línea algo diferente podrían plantearse las ferias de IFEMA, que podrían extenderse a la sede de la empresa, tanto en exposiciones destinadas a la construcción como CONSTRUTEC como en otras más abiertas como ARCO, que permitirían mostrar la gran variedad de ofertas y recursos que posee la empresa en su stock

Excursión a Villalba. Edificio de la Universidad a Distancia de Madrid. UDIMA

Vistas Interiores del Conjunto

A Cemex le interesa publicitarse, convertirse en un edificio de referencia para la Gran Vía, y para ello debe ofrecer a todos los que caminen cerca un espacio donde pueda vender sus productos y anunciarse de una manera mucho más abierta que la de otras empresas, ya que sus ventas están muy especializadas en un cliente específico

Desde la Gran Vía se podrá observar la plaza abierta en la Calle Tudescos que ofrece el edificio, donde se realizarán todo tipo de conexiones y relaciones entre la calle y el conjunto, teniendo este espacio central como zona de divulgación y exposición permanente de la empresa en un sitio inmejorable donde día a día, y durante todo el tiempo, la gente pasa, esperando encontrar algo que llame su atención



Arrancamos

Con algo de retraso, pero con mucha fuerza, empiezo con el proyecto para la sede de Cemex en la Gran Vía

Después de hacer la maqueta y el análisis de la Gran Vía en grupo, ahora toca proyectar solo. El programa, en sí mismo, tiene mucha viga; un edificio híbrido en una calle tan importante, rodeado de tantísimas obras singulares de arquitectura que forman un conjunto increíble, con unos usos tan distintos, (40% Oficinas, 25% espacios de divulgación y, aquí viene lo bueno, 35% de uso residencial, separados en zona residencial privada para los directores de la empresa y zona residencial para apartamentos en alquiler o residencia de invitados), requiere mucho tacto

Proposiciones volumétricas de ocupación de la parcela:



Esquema de usos

El anáisis de la Gran Vía; Mutabilidad

El video pretende mostrar los cambios en la Gran Vía a lo largo del tiempo. Lo que hemos querido reflejar en el video, entre otras cosas, es que las mutaciones no son tan programables como en otras vías de menor importancia

http://www.youtube.com/watch?v=fUiwO99hwZE

Referencias para el Segundo Ejercicio

He encontrado unas propuestas para el concuros de la ampliación del Moma de Nueva York, con unas características similares a nuestra parcela; coincide en la importancia del solar a una calle, tiene usos mixtos, (no sólo exposiciones, también oficinas y zonas de trabajo) y posee un cierto grado de penetración de la vía en la parcela, que es algo que me gustaría introducir en mi proyecto

Primer premio, Yoshio Taniguchi

La propuesta de este arquitecto concentra los grandes volúmenes dedicados a galerías en la porción oeste del emplazamiento, mientras que los espacios dedicados a educación, investigación y almacenaje se localizan en la porción este, alejados de la vía más importante

Herzog y de Meuron; Finalista

Wiel Arets. Finalista

Entrega día 5: Biblioteca Digital (En revisión)



 Plantas; Planta Sotano, Baja, Primera y Segunda

Plantas Superiores

 Imagen general

Alzado calle Alcalá

 Secciones

Biblioteca Digital; Primera correción

Biblioteca Digital; Primeras imagenes del proyecto

Esquina de la Calle Alcalá con Hermosilla. Madrid

Imagen del proyecto

Ideas generales para el proyecto;

-Hormigón descarnado, con textura. Tratamiento tanto exterior como interior. Como en el edificio de Higueras para el patrimonio artístico español (corona de espinas)

-Construcción mediante paneles prefabricados de hormigón, autoportantes, y con el aislamiento térmico y acústico incorporado. Sistemas Indagsa

-Luminosidad menor de lo permitido en bibliotecas y oficinas, (mejor lectura de soportes electrónicos), y nunca con foco directo a la zona de estudio, siempre luz indirecta

-Posibilitar el tránsito de las personas sin que molesten a los lectores, (ver las espacios libres de lectura sin ser vistos del todo)

-El mobiliario forma parte del edificio



Tratamiento interior en el edificio de higueras





Laboratorio de Materiales 2010 (Prototipos)

A pesar de no formar parte de la asignatura de proyectos, pongo el enlace del blog en el que estamos colgando el trabajo realizado en la asignatura de laboratorio de materiales

Laboratorio de Materiales 2010 (prototipos)

En esta asignatura crearemos un prototipo ya probado y comprobaremos su construcción y su eficacia real

Se procederá a construir previamente un modelo a escala y a ensayarlo para enfrentarse con los problemas derivados de su construcción y funcionamiento. Después se construirá y ensayará el prototipo definitivo

El trabajo de este cuatrimestre se expondrá en la ETSAM en el mes de febrero de 2011, en que se incluirán los prototipos creados, así como los nuevos planos y diseños y los datos tomados sobre su eficacia

Modos de lectura; Biblioteca José Vasconcelos

Situada en la Ciudad de México, la nueva biblioteca José Vasconcelos estuvo siempre en el punto de mira., ya que las expectativas generadas por el proyecto fueron enormes, tanto por el tamaño del edificio como por su importancia en la propia ciudad

En un concurso plagado de grandes arquitectos, el vencedor fue el mexicano Alberto Kalach, dejando atrás otros proyectos como el de David Chipperfield, cuya biblioteca era, en mi opinión, la mejor planteada

Imagen del proyecto de Chipperfield

No voy a analizar el proyecto completo, que contiene un auditorio, aulas para la enseñanza y zonas verdes; sólo voy a mostrar los espacios de lectura que se generaron con la idea de poder ampliar las estanterías como si de un organismo vivo se tratase. Mediante un módulo mecánico de estantería, que podía anexionarse en las zonas donde se necesitara, se crea, de modo casi involuntario, una especie de laberinto donde cada uno puede encontrar su rinconcito preferido y disfrutar con su libro, o con su e-book

Croquis

Lo que más podría aprovechar para mi proyecto es sin duda la variedad de espacios que se producen; se puede leer en el centro de la sala, o escondido entre las estanterias; puedes pasear por las pasarelas colgantes o subir directamente en el ascensor; puedes sentarte cómodamente en las butacas o apoyarte en las mesas de estudio; en definitiva, puedes encontrar tu sitio

Cada uno disfruta la lectura de forma distinta, incluso nosotros mismos variamos según nuestro estado o el libro que estemos leyendo. Es importante, por lo tanto, intentar ofrecer esos diferentes espacios, generalmente producidos por el tipo de luz, en mi biblioteca

Trabajos anteriores; P8_Prof:Antonio Rivière

Este curso se centró en la vivienda, en un primer ejercicio se realizaron viviendas sociales, en hilera y en torre, y en el segundo se planteó el problema de una vivienda unifamiliar en una pequeña parcela

Planta del conjunto



Foto de la maqueta

Alzado

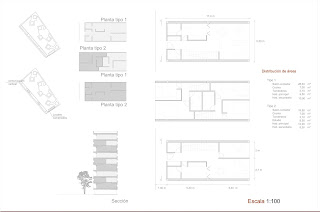

Planta vivienda en bloque

Planta vivienda en torre

Vista desde la plaza de la vivienda unifamiliar

Trabajos anteriores; P7_U.D.Frechilla

El proyecto planteado para el curso fueron 920 viviendas sociales en Caño Roto, con libertad total para elegir la zona del barrio donde actuar y como hacerlo



  Planta de situación



Fotos de la maqueta

 Alzado general

Alzado + sección de edificio tipo
